Verbindungselemente

Einpressbauteile

Verbindungselemente

Verbindungsteile

Verschiedene Verbindungselemente kommen zum Einsatz:

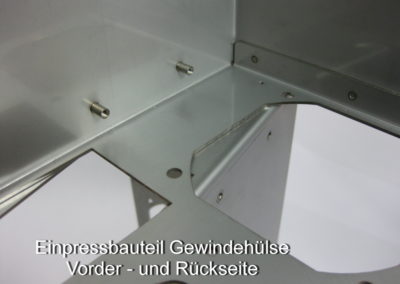

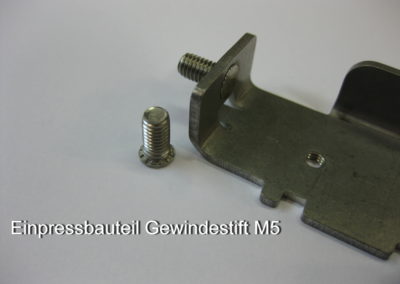

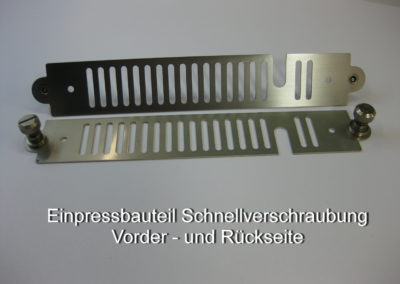

Einpressbauteile

Einpressbauteile werden eingesetzt um Befestigungsmöglichkeiten an Blechteilen zu schaffen.
Hierbei werden z.B. Einpressmuttern oder Gewindebolzen mit minimalem technischem Aufwand in eine Bohrung eingepresst.
Durch die Geometrie der Einpressbauteile kommt es zu einer Kaltverformung und einer formschlüssigen, dauerhaften Verbindung der Bauteile.

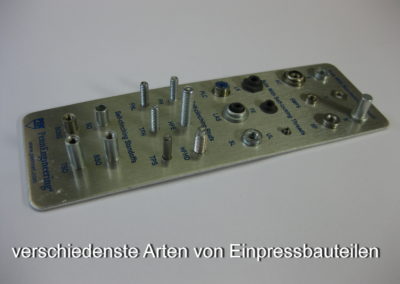

Eine Vielzahl an Einpressbauteilen macht  unterschiedlichste Verbindungen zu anderen Bauteilen möglich.
Über verschiedenste Arten von Einpressmuttern und Gewindebolzen hinaus sind z.B. Abstandsbuchsen, Schnellverschlüsse, Distanzhalter, Erdungsfahnen und andere Anwendungen möglich.

Vorteile dieses Verfahrens:

–          Auch nach erfolgter Oberflächenbehandlung einsetzbar
–          Keine Verformungen an der Rückseite des Bleches
–          Montage mit handelsüblichen Pressen
–          Dauerhafte belastbare Verbindung
–          Hohe Verdreh- und Auszugssicherheit

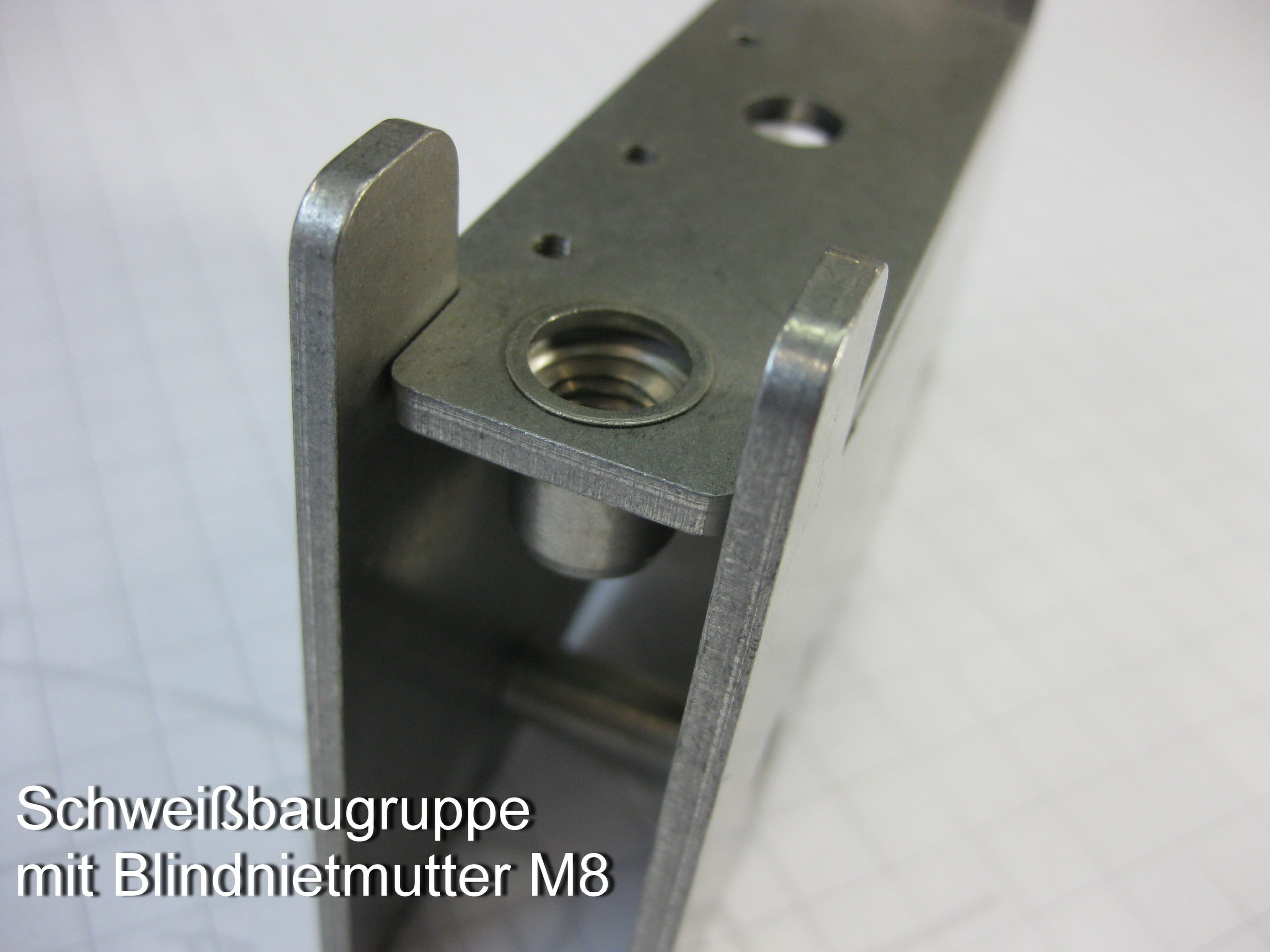

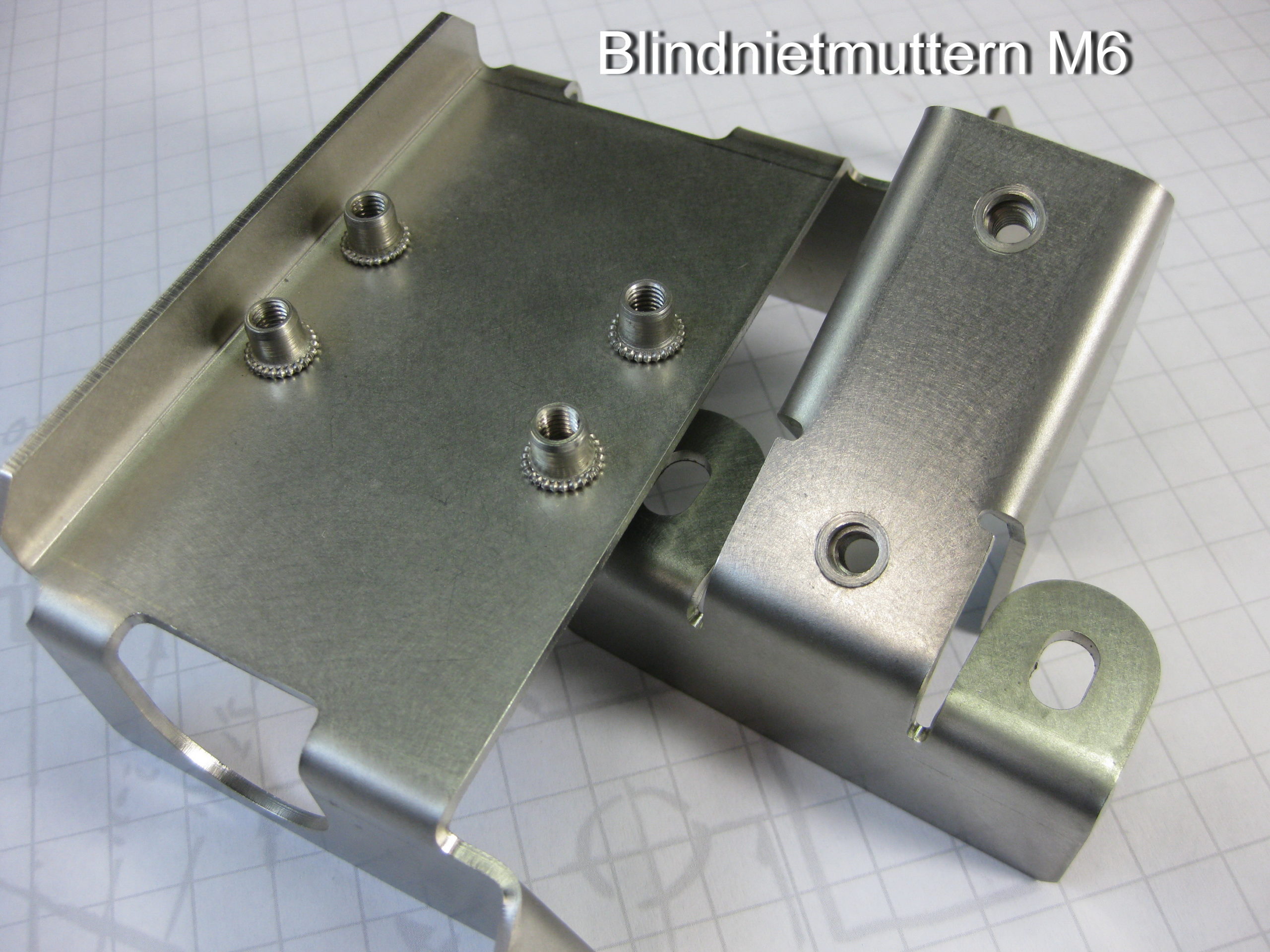

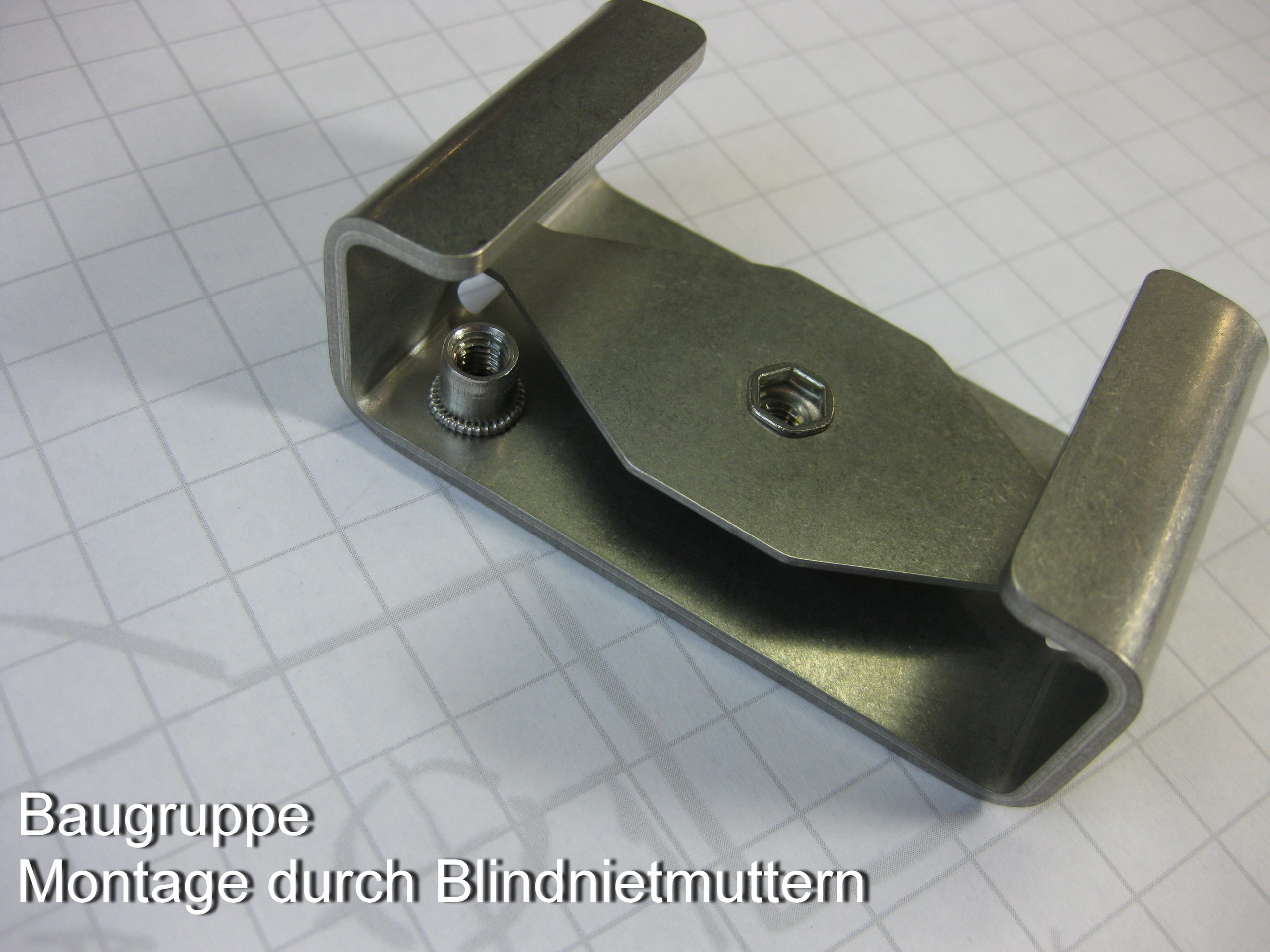

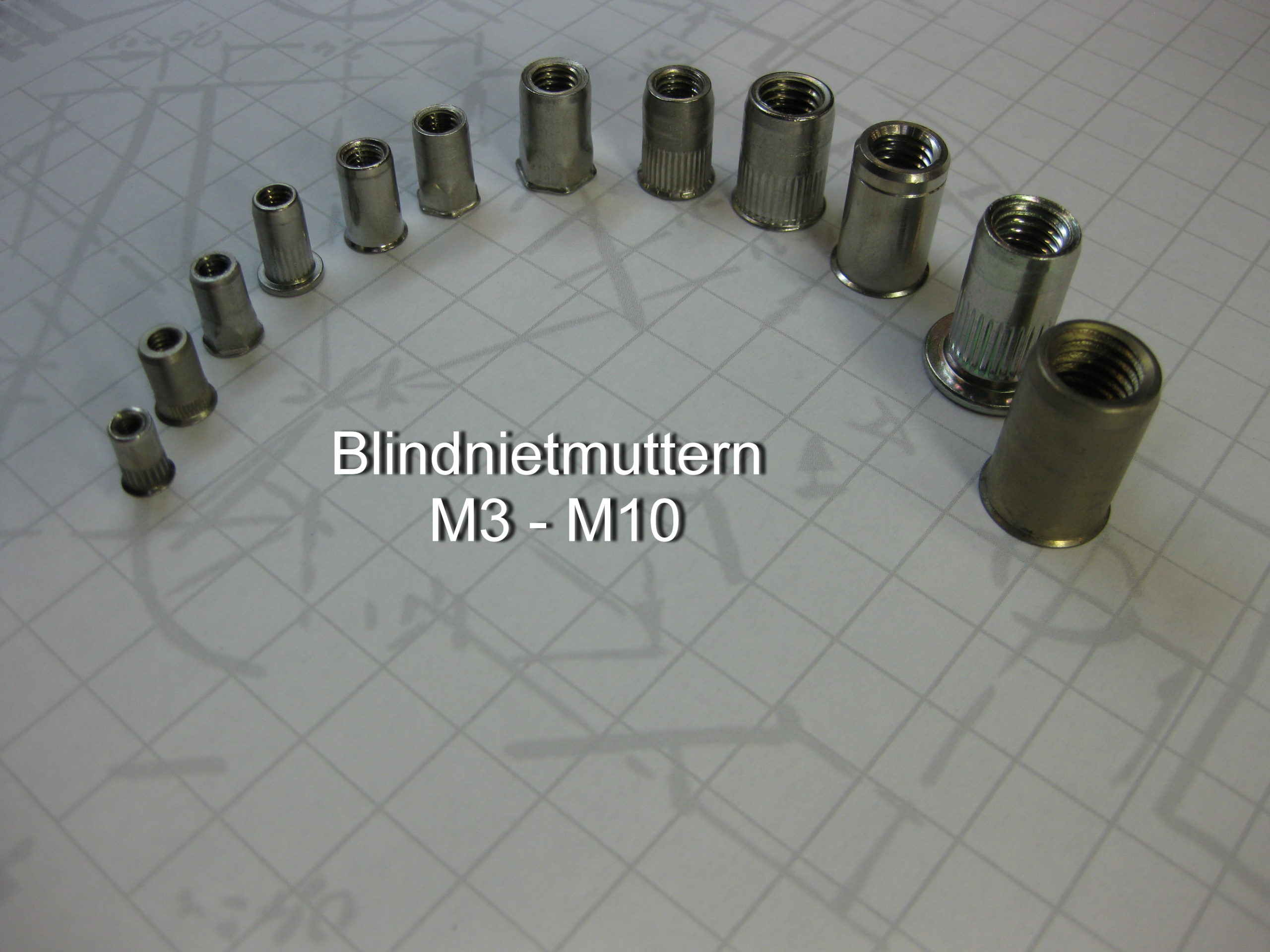

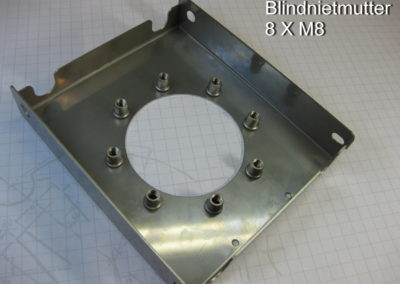

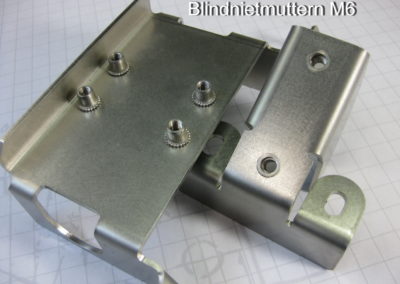

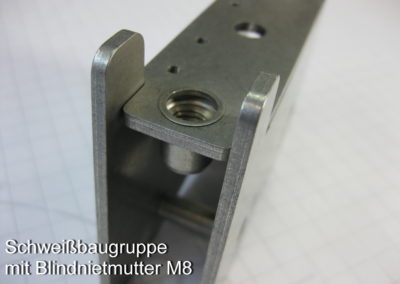

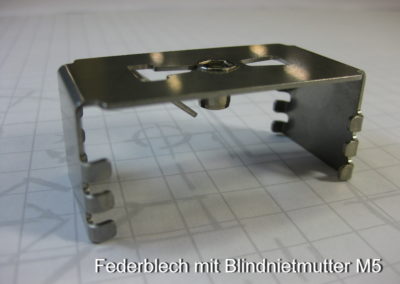

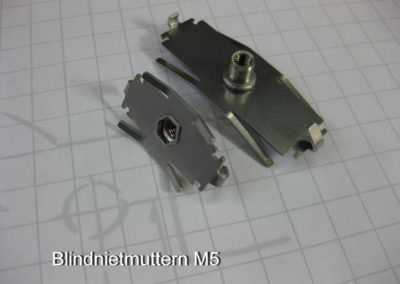

Blindnietmuttern

Blindnietmuttern werden eingesetzt, um lösbare Verbindungen an Blechteilen  zu schaffen.
In dünnwandigen Blechen ist ein tragfähiges Gewinde meist nicht möglich.
Hier stellt diese Technik eine belastbare Befestigung durch Muttern oder Bolzen dar.

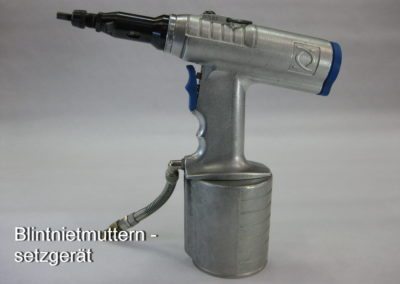

Das Setzen einer Blindnietmutter, oder Bolzens geschieht mit einem mechanischen oder hydropneumatischen Werkzeug von nur einer Blechseite.
Somit kann die Technik an fertig gebogenen Blechen, wie auch Hohlkörpern eingesetzt werden.

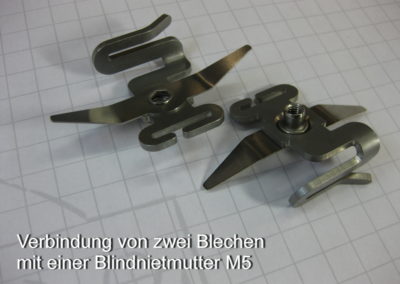

Das Verfahren kann auch, in Kombination als Blindniet und Blindnietmutter, zur Verbindung von Blechteilen genutzt werden.

Vorteile dieses Verfahrens:

–          Auch nach erfolgter Oberflächenbehandlung einsetzbar
–          Geeignet bei nur einseitiger Zugängigkeit
–          Umfangreiches Lieferprogramm an Kopfformen, Geometrien und Materialien
–          In Kombination auch zur Verbindung von Blechen nutzbar
–          Hohe Abreißfestigkeit
–          Verdrehsicherheit wird durch den Einsatz von Blindnietmuttern mit Sechskantschaft erreicht.

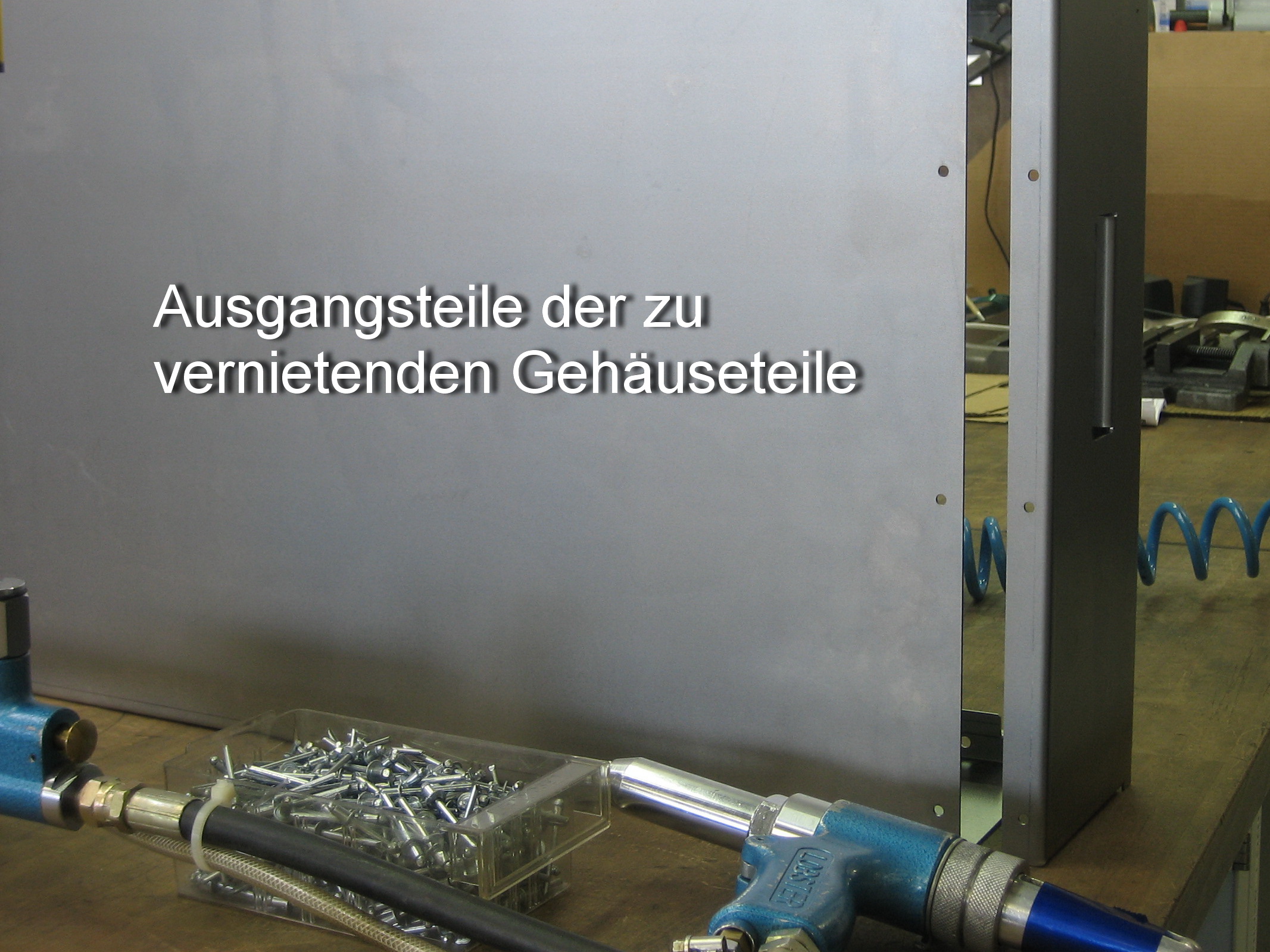

 Blindnieten

Blindnieten sind Hohlnieten und werden hauptsächlich zur unlösbaren Verbindung von Blechteilen eingesetzt.
Durch Ihre flache oder auch versenkbare Kopfform können auch Scharniere, Verschlusselemente und andere Beschläge mit Blechteilen verbunden werden.

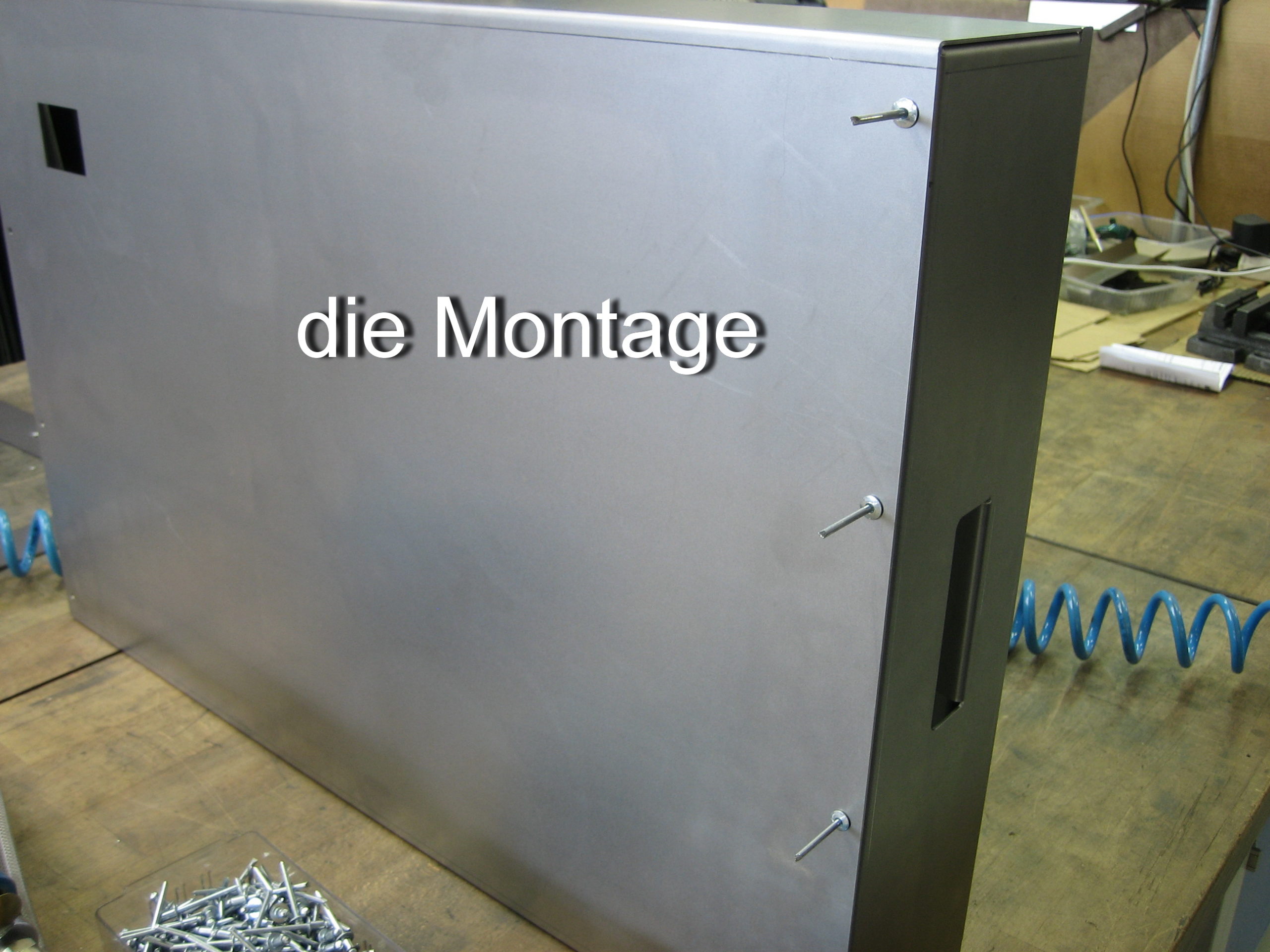

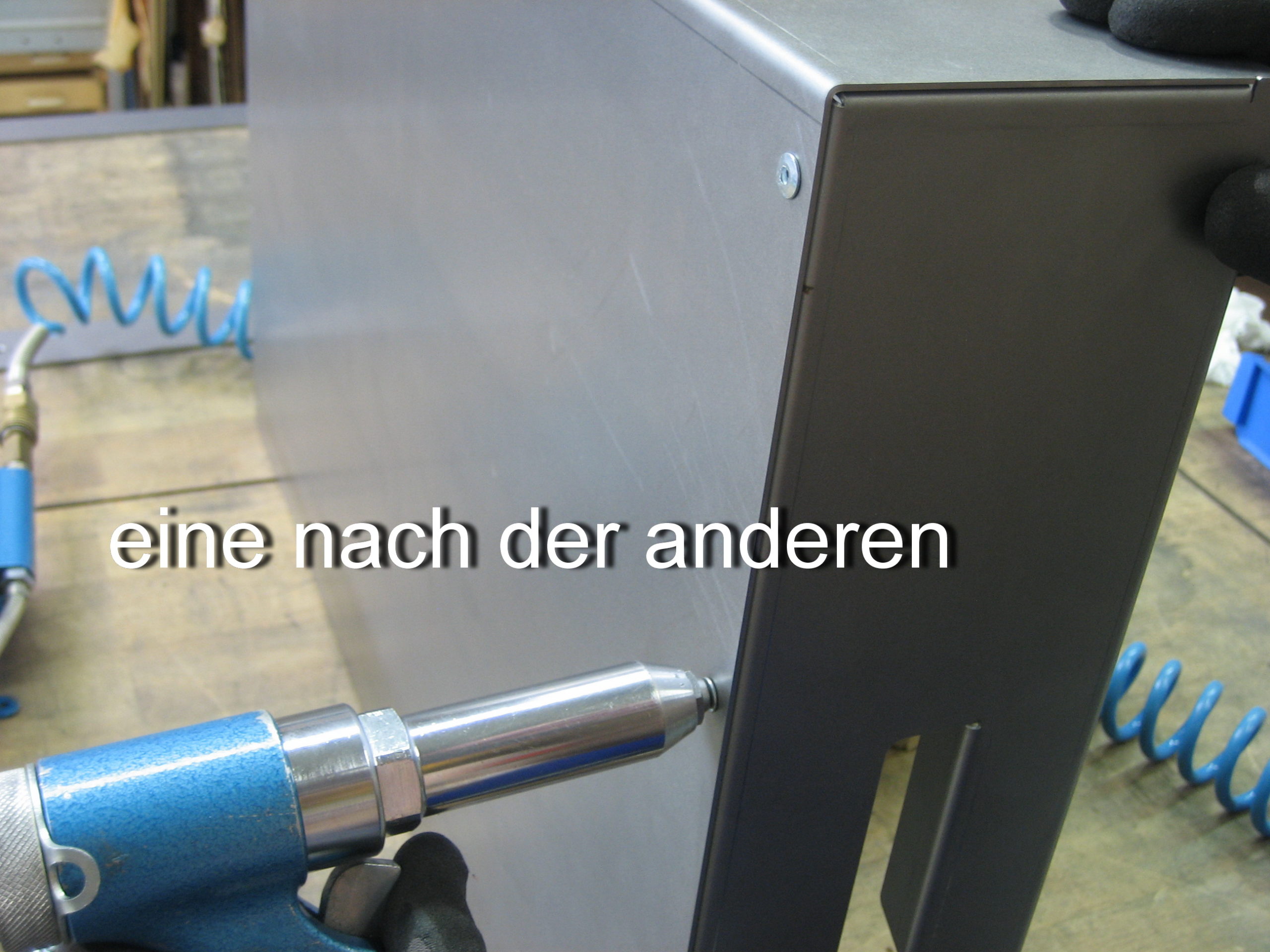

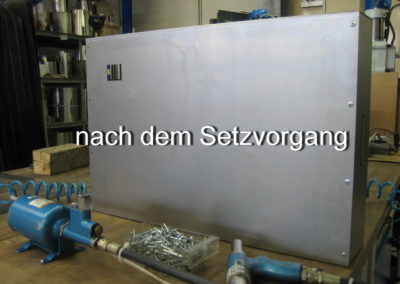

Das Setzen einer Blindniete, geschieht mit einem mechanischen oder hydropneumatischen Werkzeug von nur einer Blechseite.
Somit kann diese Technik an fertig gebogenen Blechen, wie auch Hohlkörpern eingesetzt werden.

Vorteile dieses Verfahrens:

– Auch nach erfolgter Oberflächenbehandlung einsetzbar
– Geeignet bei nur einseitiger Zugängigkeit
– Umfangreiches Lieferprogramm an Kopfformen, und Materialien
– Hoher Anpressdruck der zu fügenden Bauteile und hohe Abreißfestigkeit
– Große Klemmbereiche lassen auch die Verbindung mehrerer Bleche übereinander zu
– Es können verschiedene Materialien miteinander verbunden werden
